Адаптеры котлов и модули расширения

Блок расширения Входов/Выходов/Интерфейсов для универсального контроллера ZONT H2000+. Поддерживает подключение цифровых проводных датчиков температуры. Применяется для расширения аппаратных возможностей контроллера при решении вопросов автоматизации многоконтурных систем отопления, где контролем и управлением могут быть одновременно охвачены несколько сооружений.

6 дополнительных управляемых выходов. Для управления различными исполнительными механизмами и электрическими приборами по реализуемому контроллером алгоритму работы, блок расширения ZE-66, через промежуточные реле (управляющая обмотка +12В, максимальный ток соответствует току нагрузки + 30%) использует универсальные выходы. Они же могут быть настроены как аналоговые входы.

6 дополнительных входов контроля (аналоговые). На крупных объектах, где системой автоматизации могут быть охвачены одновременно несколько сооружений и аппаратных возможностей основного контроллера ZONT недостаточно, для контроля аналоговых датчиков температуры и прочих информационных датчиков применяются блоки расширения ZE-66.

6 дополнительных релейных выхода. Блок расширения ZE-66 имеет 6 встроенных реле (номинальный ток коммутации 7А, коммутируемое напряжение DC макс. 28В, AC пиковое 240В), которые используются для прямого управления различными исполнительными механизмами и электрическими приборами.

Интерфейс 1-WIRE для контроля цифровых датчиков температуры. К блоку расширения ZONT ZE-66 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20.

Интерфейсы обмена данными с контроллером ZONT H2000+

• RS-485 Блок расширения ZE-66 может подключатся к контроллеру ZONT H2000+ через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100 м. При больших расстояниях рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами RS-485A и RS-485B с обоих концов линии и использовать специальную витую пару CAT5.
• K-Line Блок расширения ZE-66 может подключаться к контроллеру ZONT H2000+ через интерфейс K-Line. При таком виде связи максимальное удаление блока от контроллера составляет 10-15 м.

Основные функции:

• 6 дополнительных универсальных выходов (тип «открытый коллектор», могут быть использованы как аналоговые входы)
• 6 дополнительных релейных выходов
• Контроль цифровых температурных датчиков

Технические характеристики:

• Напряжение питания 9-16 В
• Резервное питание от внешнего АКБ 12V, 7А/h (опционально)
• Поддерживаемые интерфейсы: USB 2.0, 1-wire, RS-485, K-Line
• Универсальные выходы 6 шт., тип «открытый коллектор», могут быть настроены как аналоговые входы
• Релейные выходы 6 шт., номинальный ток коммутации 10А, макс. коммутируемое напряжение DC 28В / AC 240В
• Проводные цифровые датчики температуры до 20-ти шт.
• Тип подключаемых проводных термодатчиков: DS18S20, DS18B20
• Температурный диапазон работы от -40°С до +50°С
• Габаритные размеры 160 х 90 х 60 мм
• Корпус пластик
• Крепление на DIN-рейку

Комплектация:

• Блок расширения
• Набор клеммников

Блок расширения Входов/Выходов/Интерфейсов для универсального контроллера ZONT H2000+. Поддерживает подключение цифровых проводных датчиков температуры. Применяется для расширения аппаратных возможностей контроллера при решении вопросов автоматизации многоконтурных систем отопления, где контролем и управлением могут быть одновременно охвачены несколько сооружений.

6 дополнительных управляемых выходов. Для управления различными исполнительными механизмами и электрическими приборами по реализуемому контроллером алгоритму работы, блок расширения ZE-66E, через промежуточные реле (управляющая обмотка +12В, максимальный ток соответствует току нагрузки + 30%) использует универсальные выходы. Они же могут быть настроены как аналоговые входы.

6 дополнительных входов контроля (аналоговые). На крупных объектах, где системой автоматизации могут быть охвачены одновременно несколько сооружений и аппаратных возможностей основного контроллера ZONT недостаточно, для контроля аналоговых датчиков температуры и прочих информационных датчиков применяются блоки расширения ZE-66E.

6 дополнительных релейных выхода. Блок расширения ZE-66E имеет 6 встроенных реле (номинальный ток коммутации 7А, коммутируемое напряжение DC макс. 28В, AC пиковое 240В), которые используются для прямого управления различными исполнительными механизмами и электрическими приборами.

Интерфейс 1-WIRE для контроля цифровых датчиков температуры. К блоку расширения ZONT ZE-66 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20.

Интерфейсы обмена данными с контроллером ZONT H2000+

• Ethernet Блок расширения ZONT ZE-66E может передавать и принимать данные от контроллера ZONT H2000+, если оба устройства подключены к локальной сети Ethernet. Оптимальное удаление блока от роутера локальной сети составляет 100 м.
• RS-485 Блок расширения ZE-66 может подключатся к контроллеру ZONT H2000+ через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100 м. При больших расстояниях рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами RS-485A и RS-485B с обоих концов линии и использовать специальную витую пару CAT5.
• K-Line Блок расширения ZE-66 может подключаться к контроллеру ZONT H2000+ через интерфейс K-Line. При таком виде связи максимальное удаление блока от контроллера составляет 10-15 м.

Основные функции:

• Обеспечивает обмен данными с контроллером по локальной сети Ethernet или интерфейсам RS-485 и K-Line
• Контролирует состояние охранных и информационных датчиков различного назначения
• Поддерживает подключение цифровых и аналоговых датчиков температуры
• Управляет работой релейных и универсальных выходов

Технические характеристики:

• Напряжение питания 9-16 В
• Резервное питание от внешнего АКБ 12V, 7А/h (опционально)
• Поддерживаемые интерфейсы: Ethernet, USB 2.0, 1-wire, RS-485, K-Line
• Универсальные выходы 6 шт., тип «открытый коллектор», могут быть настроены как аналоговые входы
• Релейные выходы 6 шт., номинальный ток коммутации 10А, макс. коммутируемое напряжение DC 28В / AC 240В
• Проводные цифровые датчики температуры до 20-ти шт.
• Тип подключаемых проводных термодатчиков: DS18S20, DS18B20
• Температурный диапазон работы от -40°С до +50°С
• Габаритные размеры 160 х 90 х 60 мм
• Корпус пластик
• Крепление на DIN-рейку

Комплектация:

• Блок расширения
• Набор клеммников

Панель ручного управления работой термостатов и контроллеров ZONT. Позволяет вручную изменять целевые температуры и режимы работы в любом контуре системы отопления, изменять целевые температуры и режимы работы в любом контуре системы отопления. Отображает состояние работы котла и каждого контура системы отопления. Оповещает в случае возникновения аварии в системе.

На дисплее панели управления отображается:

• текущая температура в помещении и на улице
• выбранный режим работы и целевая температура
• индикация команды на включение котла в режим нагрева
• индикация «Авария котла»

Управление оборудованием ZONT одновременно доступно в ручном и дистанционном режиме.

Поддерживается управление:

• термостатами ZONT с версией ПО не ниже 148:138
• контроллерами ZONT Н-1000 с версией ПО не ниже 148:277
• контроллерами ZONT Н-2000 с версией ПО не ниже 321:277
• контроллерами ZONT Н-2000+

Основные функции:

• Ручное управление температурой в помещении
• Отображение текущей температуры
• Установка целевой температуры
• Изменение режимов работы
• Индикация аварии котла
• Индикация работы котла в режиме нагрева

Технические характеристики:

• Напряжение питания 10-30 В
• Максимальный потребляемый ток 25 мА
• Количество каналов управления в зависимости от реализованных контуров отопления
• Максимальное удаление панели от термостата 20 м
• Сечение соединительных проводов 0.2 - 0.75 мм
• Интерфейс управления цифровой (K-Line)
• Дискретность ввода значений заданной температуры регулируемая в диапазоне 0.1 - 0.5 °С
• Температурный диапазон работы от -30°С до +55°С
• Средний срок службы 5 лет
• Габаритные размеры 150 х 100 х 30 мм
• Масса, не более 0,100 кг
• Крепление на плоскую поверхность

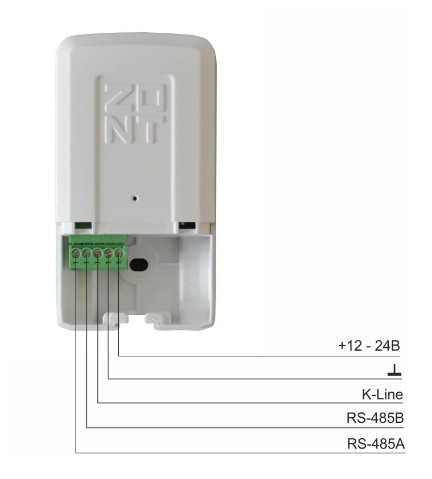

Радиомодуль для связи приборов ZONT с радиоустройствами. Обеспечивает шифрованный обмен данными по радиоканалу на частоте 868 МHz. Применяется в системах дистанционного управления отопительными котлами ZONT, а также в системах охранной и пожарной сигнализации Mega SX. Рассчитан на круглосуточную работу.

Особенности:

• шифрование данных по протоколу AES-128;
• одновременная работа с разными (до 40-ти шт.) радиоустройствами;
• встроенная антенна;
• возможность эксплуатации при отрицательной температуре.

Основные функции:

• Обеспечение приема данных от радиоустройств (радиодатчиков) ZONT, работающих на частоте 868 МГц
• Двухсторонний обмен данными с шифрованием АЕ128

Технические характеристики:

• Напряжение питания 8-30 В
• Средний ток потребления в режиме передачи данных не более 30 мА
• Рабочая частота 868 МГц
• Дальность радиосвязи в прямой видимости не менее 100 м
• Излучаемая мощность радиопередатчика 10 мВт
• Интерфейс связи: K-Line, RS-485
• Макс. длина линии связи по интерфейсу K-Line: не более 15 м
• Макс. длина линии связи по интерфейсу RS-485: не более 200 м
• Скорость передачи данных 115200 бод
• Температурный диапазон работы от -20°С до +70°С
• Средний срок службы 7 лет
• Габаритные размеры 95 x 95 х 23 мм

Данное устройство позволяет управлять газовым котлом, поддерживающим интерфейс OpenTherm, через приборы ZONT по цифровой шине, что обеспечивает расширенные возможности управления и плавную регулировку мощности (модуляция горелки). Используется совместно с любым термостатом или контроллером ZONT.

Управление котлом по цифровому интерфейсу OpenTherm обеспечивает:

• штатную работу функции модуляции мощности котла;
• установку температуры отопления и ГВС;
• контроль рабочих параметров котла;
• индикацию аварий и ошибок.

ZONT контролирует фактическую и установочную температуры теплоносителя, а также заданную температуру в помещении; вычисляет оптимальную для поддержания заданной температуры в помещении температуру теплоносителя – чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя ZONT устанавливает котлу.

Регулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла.

Для правильной работы алгоритма управления работой котла по цифровой шине, рекомендуется в сервисном меню котла установить максимальный уровень модуляции. Ограничить модуляцию дистанционно можно за счет ее уменьшения в процентном соотношении от установленной настройками из личного кабинета сервиса ZONT. Данная функция применима не для всех котлов, в ряде случаев ограничить уровень модуляции можно только органами управления котла.

Адаптер OpenTherm подключается к специальному разъему электронной платы газового котла. Чтобы правильно определить место подключения, внимательно ознакомьтесь с документацией на котел или обратитесь к технической поддержке производителя отопительного оборудования.

Особенности версии 724:

• Допускается одновременное подключение к котлу термостата ZONT (ПО 129 и выше) и штатной выносной панели. При этом поддерживается Ручное управление с панели и Дистанционное управление через веб-сервис ZONT.
• Допускается одновременное подключение к котлу контроллера ZONT и штатных выносных панелей. При этом поддерживается Дистанционное управление через веб-сервис ZONT, а на штатной панели отображаются только параметры работы (управлять с панели нельзя).
• Допускается одновременное подключение 2-х адаптеров к контроллеру ZONT для управления 2-мя котлами в каскаде.

Технические характеристики:

• Напряжение питания 10-28 В
• Максимальный потребляемый ток 30 мА
• Интерфейс подключения к газовому котлу OpenTherm
• Интерфейс подключения к термостату или контроллеру цифровой, однопроводный
• Температурный диапазон работы от -30°С до +55°С
• Время выхода на рабочий режим не более 5 сек
• Средний срок службы 7 лет
• Габаритные размеры 90 х 50 х 55 мм
• Масса, не более 0,100 кг
• Корпус пластик
• Крепление на DIN рейку, типоразмер 3

Данное устройство позволяет управлять газовым котлом, поддерживающим интерфейс E-BUS, через приборы ZONT по цифровой шине, что обеспечивает расширенные возможности управления и плавную регулировку мощности (модуляция горелки). Используется совместно с любым термостатом или контроллером ZONT.

Совместим с котлами Vaillant и Protherm

Управление котлом по цифровому интерфейсу E-BUS обеспечивает:

• штатную работу функции модуляции мощности котла;
• установку температуры отопления и ГВС;
• контроль рабочих параметров котла;
• индикацию аварий и ошибок.

ZONT контролирует фактическую и установочную температуры теплоносителя, а также заданную температуру в помещении; вычисляет оптимальную для поддержания заданной температуры в помещении температуру теплоносителя – чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя ZONT устанавливает котлу.

Регулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла.

Для правильной работы алгоритма управления работой котла по цифровой шине, рекомендуется в сервисном меню котла установить максимальный уровень модуляции. Ограничить модуляцию дистанционно можно за счет ее уменьшения в процентном соотношении от установленной настройками из личного кабинета сервиса ZONT. Данная функция применима не для всех котлов, в ряде случаев ограничить уровень модуляции можно только органами управления котла.

Адаптер E-BUS подключается к специальному разъему электронной платы газового котла. Чтобы правильно определить место подключения, внимательно ознакомьтесь с документацией на котел или обратитесь к технической поддержке производителя отопительного оборудования.

Допускается одновременное подключение 2-х адаптеров к контроллеру ZONT для управления 2-мя котлами в каскаде.

Технические характеристики:

• Напряжение питания 10-28 В
• Максимальный потребляемый ток 30 мА
• Интерфейс подключения к газовому котлу E-BUS
• Интерфейс подключения к термостату или контроллеру цифровой, однопроводный
• Температурный диапазон работы от -30°С до +55°С
• Время выхода на рабочий режим не более 5 сек
• Средний срок службы 7 лет
• Габаритные размеры 90 х 50 х 55 мм
• Масса, не более 0,100 кг
• Корпус пластик
• Крепление на DIN рейку, типоразмер 3

Данное устройство позволяет управлять газовым котлом, поддерживающим интерфейс NAVIEN, через приборы ZONT по цифровой шине, что обеспечивает расширенные возможности управления и плавную регулировку мощности (модуляция горелки). Используется совместно с любым термостатом или контроллером ZONT.

Совместим с котлами Navien, модели: Deluxe/ ACE/ ATMO/ GA/ GST/ LFA/ LST.

Управление котлом по цифровому интерфейсу NAVIEN обеспечивает:

• штатную работу функции модуляции мощности котла;
• установку температуры отопления и ГВС;
• контроль рабочих параметров котла;
• индикацию аварий и ошибок.

ZONT контролирует фактическую и установочную температуры теплоносителя, а также заданную температуру в помещении; вычисляет оптимальную для поддержания заданной температуры в помещении температуру теплоносителя – чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя ZONT устанавливает котлу.

Регулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла.

Для правильной работы алгоритма управления работой котла по цифровой шине, рекомендуется в сервисном меню котла установить максимальный уровень модуляции. Ограничить модуляцию дистанционно можно за счет ее уменьшения в процентном соотношении от установленной настройками из личного кабинета сервиса ZONT. Данная функция применима не для всех котлов, в ряде случаев ограничить уровень модуляции можно только органами управления котла.

Адаптер NAVIEN подключается к специальному разъему электронной платы газового котла. Чтобы правильно определить место подключения, внимательно ознакомьтесь с документацией на котел или обратитесь к технической поддержке производителя отопительного оборудования.

Особенности:

• Допускается одновременное подключение к котлу термостата ZONT (ПО 129 и выше) и штатной выносной панели. При этом поддерживается Ручное управление с панели и Дистанционное управление через веб-сервис ZONT.
• Допускается одновременное подключение к котлу контроллера ZONT и штатных выносных панелей. При этом поддерживается Дистанционное управление через веб-сервис ZONT, а на штатной панели отображаются только параметры работы (управлять с панели нельзя).
• Допускается одновременное подключение 2-х адаптеров к контроллеру ZONT для управления 2-мя котлами в каскаде.

Технические характеристики:

• Напряжение питания 10-28 В
• Максимальный потребляемый ток 30 мА
• Интерфейс подключения к газовому котлу NAVIEN
• Интерфейс подключения к термостату или контроллеру цифровой, однопроводный
• Температурный диапазон работы от -30°С до +55°С
• Время выхода на рабочий режим не более 5 сек
• Средний срок службы 7 лет
• Габаритные размеры 90 х 50 х 55 мм
• Масса, не более 0,100 кг
• Корпус пластик
• Крепление на DIN рейку, типоразмер 3

Плата цифровой шины OpenTherm предназначена для подключения Регулятора ZONT Climatic к газовым котлам по цифровой шине OpenTherm.

Управление котлом по цифровому интерфейсу OpenTherm обеспечивает:

• штатную работу функции модуляции мощности котла;
• установку температуры отопления и ГВС;
• контроль рабочих параметров котла;
• индикацию аварий и ошибок.

При управлении по цифровой шине Регулятор не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.

Подключение к внутреннему протоколу обеспечивает контроль технического состояния котла, при возникновении неисправности или аварии Регулятор передает информацию выбранным способом (через личный кабинет веб-сервиса, мобильное приложение, звонки, SMS).

Регулятор имеет два разъема для подключения Плат цифровой шины. Допускается использование в одном Регуляторе Плат с разными протоколами (OpenTherm, E-Bus, Navien).

Плата цифровой шины не требует какой-либо активации. В случае корректного выполнения процедуры ее установки в настройках Регулятора увеличится количество опций, доступных для настройки и параметров мониторинга.

Технические характеристики:

• Температурный диапазон работы от -25°С до +50°С
• Габаритные размеры 48 х 32 х 10 мм
• Масса, не более 0,05 кг

Плата цифровой шины E-BUS предназначена для подключения Регулятора ZONT Climatic к газовым котлам по цифровой шине E-BUS.

Управление котлом по цифровому интерфейсу E-BUS обеспечивает:

• штатную работу функции модуляции мощности котла;
• установку температуры отопления и ГВС;
• контроль рабочих параметров котла;
• индикацию аварий и ошибок.

При управлении по цифровой шине Регулятор не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.

Подключение к внутреннему протоколу обеспечивает контроль технического состояния котла, при возникновении неисправности или аварии Регулятор передает информацию выбранным способом (через личный кабинет веб-сервиса, мобильное приложение, звонки, SMS).

Регулятор имеет два разъема для подключения Плат цифровой шины. Допускается использование в одном Регуляторе Плат с разными протоколами (OpenTherm, E-Bus, Navien).

Плата цифровой шины не требует какой-либо активации. В случае корректного выполнения процедуры ее установки в настройках Регулятора увеличится количество опций, доступных для настройки и параметров мониторинга.

Технические характеристики:

• Температурный диапазон работы от -25°С до +50°С
• Габаритные размеры 48 х 32 х 10 мм
• Масса, не более 0,05 кг

Плата цифровой шины Navien предназначена для подключения Регулятора ZONT Climatic к газовым котлам по цифровой шине Navien.

Управление котлом по цифровому интерфейсу Navien обеспечивает:

• штатную работу функции модуляции мощности котла;
• установку температуры отопления и ГВС;
• контроль рабочих параметров котла;
• индикацию аварий и ошибок.

При управлении по цифровой шине Регулятор не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.

Подключение к внутреннему протоколу обеспечивает контроль технического состояния котла, при возникновении неисправности или аварии Регулятор передает информацию выбранным способом (через личный кабинет веб-сервиса, мобильное приложение, звонки, SMS).

Регулятор имеет два разъема для подключения Плат цифровой шины. Допускается использование в одном Регуляторе Плат с разными протоколами (OpenTherm, E-Bus, Navien).

Плата цифровой шины не требует какой-либо активации. В случае корректного выполнения процедуры ее установки в настройках Регулятора увеличится количество опций, доступных для настройки и параметров мониторинга.

Технические характеристики:

• Температурный диапазон работы от -25°С до +50°С
• Габаритные размеры 48 х 32 х 10 мм
• Масса, не более 0,05 кг
