Контроллеры для управления системой отопления

Универсальный контроллер для дистанционного управления системой отопления с функцией приготовления горячей воды. Имеет 6 управляемых выходов типа "открытый коллектор", поддерживает управление по цифровым шинам OpenTherm, E-BUS или Navien через дополнительные адаптеры (в комплект поставки не входит).

Контроллер выполняет сразу несколько функций: управление котлом / 2 котлами в каскаде или по расписанию, контурами системы отопления и бойлером ГВС, контроль состояния дополнительных датчиков (давления, протечки, утечки газа, охранных и т.п.). Основное отличие контроллера от существующих аналогов – отсутствие предустановленных схем управления и возможности гибкого программирования для решения задач автоматизации котельной.

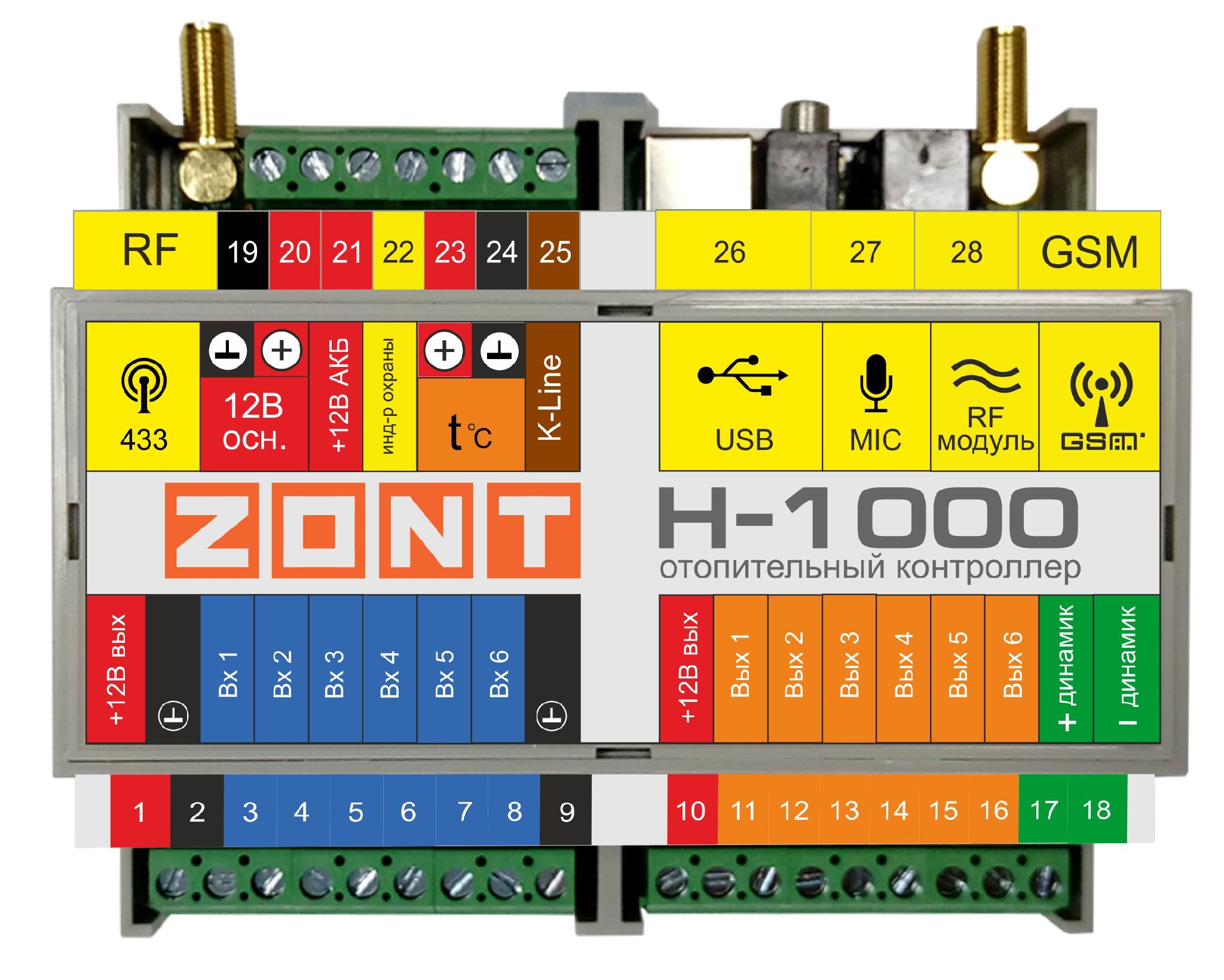

ZONT H-1000 единовременно может отслеживать и учитывать показания термодатчиков помещения, улицы и теплоносителя и в соответствии с полученными данными корректировать работу отопительного прибора. Алгоритм работы может учитывать температуру наружного воздуха и недельное расписание. Дополнительно контролирует работу проводных (6 входов) и радиодатчиков (до 40 радиоустройств) различного назначения – протечка воды, утечка газа, задымление, датчики движения, размыкания и др., работающих на частоте 433 и 868 МГц.

При отклонении параметров системы отопления от заданных значений и авариях контроллер отправляет оповещения через интернет и сотовую связь, также сигнализирует о срабатывании датчиков с включением сирены.

Предусмотрена запись и хранение истории событий (ошибок, аварий, команд управления, температур).

Управление системой отопления осуществляется автоматически (по предварительно запрограммированному алгоритму) или дистанционно. Контроль состояния системы и подключенного оборудования доступен из личного кабинета веб-сервиса, мобильного приложения (для iOS и Android), через SMS и голосовую связь. Команды на контроллер могут передаваться с любого телефона, планшета или ПК.

Обновление программного обеспечения и версии прошивки, а также смена настроек производятся дистанционно через интернет (без подключения к контроллеру).

Основные функции:

• Управление системами отопления, ГВС и дополнительными устройствами (6 управляемых выходов типа "открытый коллектор")
• Управление отоплением по цифровому интерфейсу через внешние адаптеры (OpenTherm, E-Bus, Navien)
• Возможность гибкого программирования для решения различных задач автоматизации котельной
• Управление 2-мя котлами в каскаде или по расписанию
• Плавное управление смесительными клапанами
• Взаимодействие с комнатными регуляторами (термостатами)
• Контроль температуры воздуха/теплоносителя/улицы
• Контроль проводных и радиодатчиков различного назначения (утечки воды и газа, дыма, охранные)
• Управление системой отопления в погодозависимом режиме и с ПИД-регулятором
• Сокращение потребления энергоресурсов
• Оповещение при отклонении параметров системы отопления от заданных значений и авариях
• Графическое отображение динамики работы системы отопления

Технические характеристики:

• Напряжение питания 9-16 В
• Резервное питание от внешнего АКБ 12V, 7А/h (опционально)
• GSM-модем встроенный, поддерживает 2G
• Канал передачи данных: GPRS
• Частотные диапазоны GSM-модема: 800, 900, 1800, 1900 МHz
• Поддерживаемые интерфейсы: USB 2.0, 1-wire, OpenTherm, E-BUS, Navien
• Управляемые выходы 6 шт., тип «открытый коллектор»
• Контролируемые входы 6 шт., тип «аналоговый»
• Максимальное количество термодатчиков используемых для регулирования 10шт.
• Максимальное количество термодатчиков используемых для мониторинга 40шт.
• Тип подключаемых проводных термодатчиков: DS18S20, DS18B20
• Тип подключаемых радиотермодатчиков 868 МГц: МЛ-703, МЛ-711, МЛ-719
• Радиоканал 433 МГц - встроенный
• Радиоканал 868 МГц - подключаемый через дополнительный радиомодуль ZONT МЛ-489
• Количество радиозон: 10 зон, 433 и 868 МГц
• Датчиков в одной зоне до 6 шт.
• Общее кол-во датчиков на частоте 868 MHz до 40 шт.
• Вход для микрофона
• Температурный диапазон работы от -40°С до +50°С
• Габаритные размеры 105 х 90 х 60 мм
• Корпус пластик
• Крепление на DIN-рейку

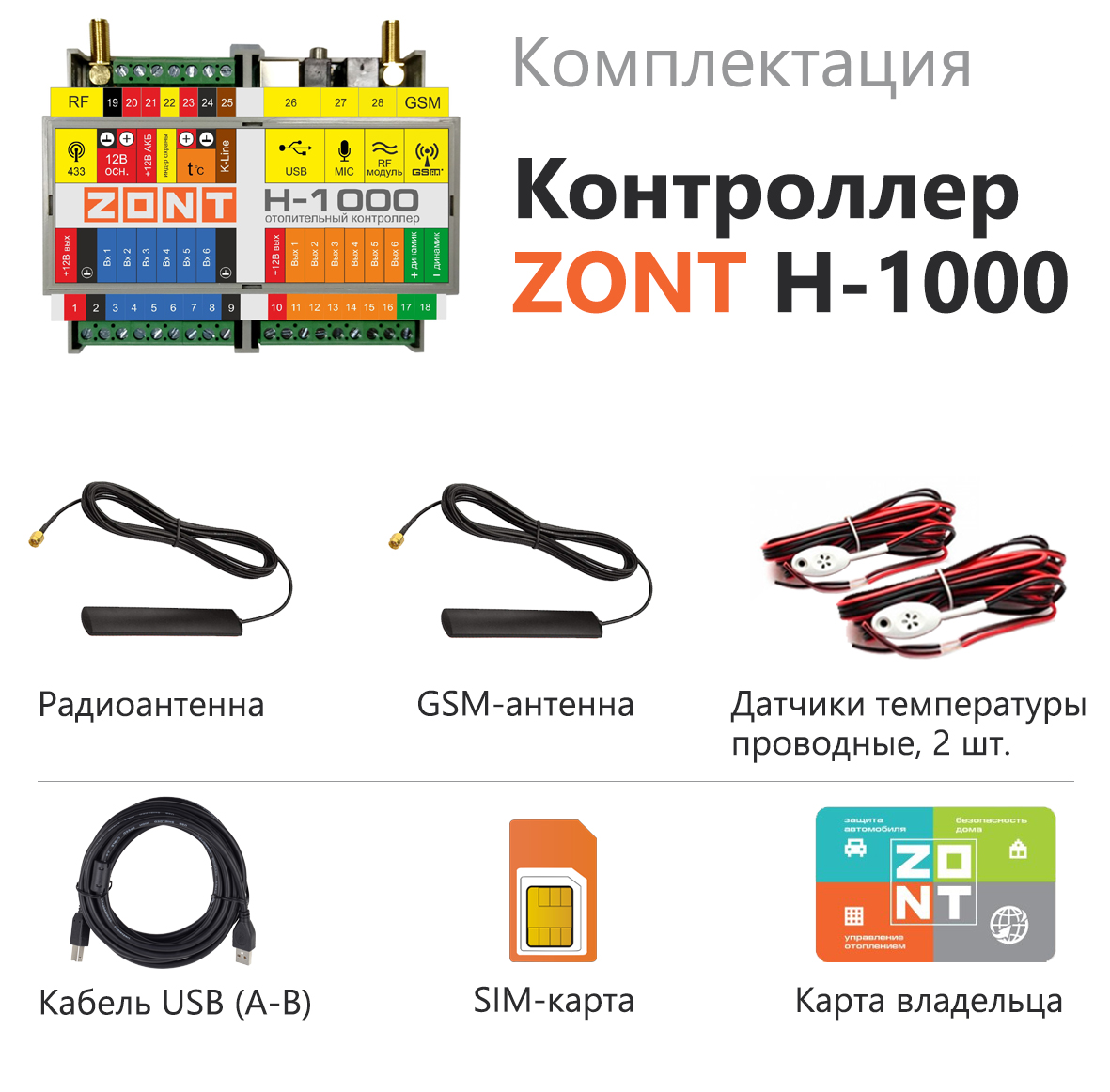

Комплектация:

• Контроллер
• GSM-антенна
• Радиоантенна
• Кабель USB (А-В)
• 2 проводных датчика температуры в пластиковом корпусе
• SIM-карта
• Карта владельца

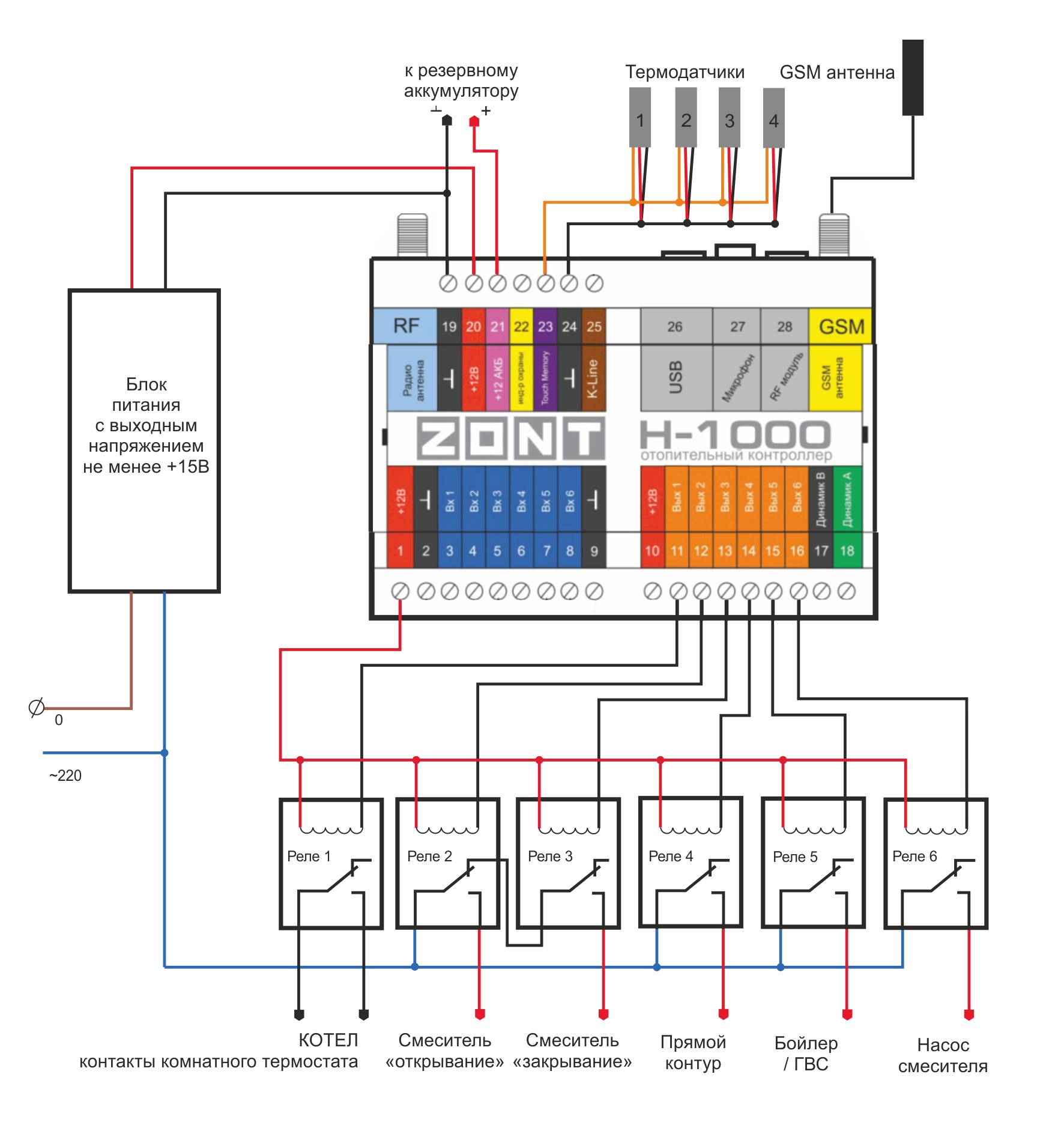

Набор оборудования на базе контроллера ZONT H-1000. Отличается комплектацией и базовой настройкой. При монтаже контроллера важно соблюдать рекомендуемую схему подключения и назначение регулирующих датчиков температуры для управления выходами устройства.

Управление системой отопления осуществляется автоматически (по предварительно запрограммированному алгоритму) или дистанционно. Контроль состояния системы и подключенного оборудования доступен из личного кабинета веб-сервиса, мобильного приложения (для iOS и Android), через SMS и голосовую связь. Команды на контроллер могут передаваться с любого телефона, планшета или ПК.

При отклонении параметров системы отопления от заданных значений и авариях контроллер отправляет оповещения через интернет и сотовую связь, также сигнализирует о срабатывании датчиков с включением сирены.

Предусмотрена запись и хранение истории событий (ошибок, аварий, команд управления, температур).

Обновление программного обеспечения и версии прошивки, а также смена настроек производятся дистанционно через интернет (без подключения к контроллеру).

Основные функции:

• Управление системами отопления, ГВС и дополнительными устройствами (6 управляемых выходов типа "открытый коллектор")
• Управление отоплением по цифровому интерфейсу через внешние адаптеры (OpenTherm, E-Bus, Navien)
• Возможность гибкого программирования для решения различных задач автоматизации котельной
• Управление 2-мя котлами в каскаде или по расписанию
• Плавное управление смесительными клапанами
• Взаимодействие с комнатными регуляторами (термостатами)
• Контроль температуры воздуха/теплоносителя/улицы
• Контроль проводных и радиодатчиков различного назначения (утечки воды и газа, дыма, охранные)
• Управление системой отопления в погодозависимом режиме и с ПИД-регулятором
• Сокращение потребления энергоресурсов
• Оповещение при отклонении параметров системы отопления от заданных значений и авариях
• Графическое отображение динамики работы системы отопления

Технические характеристики:

• Напряжение питания 9-16 В
• Резервное питание от внешнего АКБ 12V, 7А/h (опционально)
• GSM-модем встроенный, поддерживает 2G
• Канал передачи данных: GPRS
• Частотные диапазоны GSM-модема: 800, 900, 1800, 1900 МHz
• Поддерживаемые интерфейсы: USB 2.0, 1-wire, OpenTherm, E-BUS, Navien
• Управляемые выходы 6 шт., тип «открытый коллектор»
• Контролируемые входы 6 шт., тип «аналоговый»
• Максимальное количество термодатчиков используемых для регулирования 10шт.
• Максимальное количество термодатчиков используемых для мониторинга 40шт.
• Тип подключаемых проводных термодатчиков: DS18S20, DS18B20
• Тип подключаемых радиотермодатчиков 868 МГц: МЛ-703, МЛ-711, МЛ-719
• Радиоканал 433 МГц - встроенный
• Радиоканал 868 МГц - подключаемый через дополнительный радиомодуль ZONT МЛ-489
• Количество радиозон: 10 зон, 433 и 868 МГц
• Датчиков в одной зоне до 6 шт.
• Общее кол-во датчиков на частоте 868 MHz до 40 шт.
• Вход для микрофона
• Температурный диапазон работы от -40°С до +50°С
• Габаритные размеры 105 х 90 х 60 мм
• Корпус пластик
• Крепление на DIN-рейку

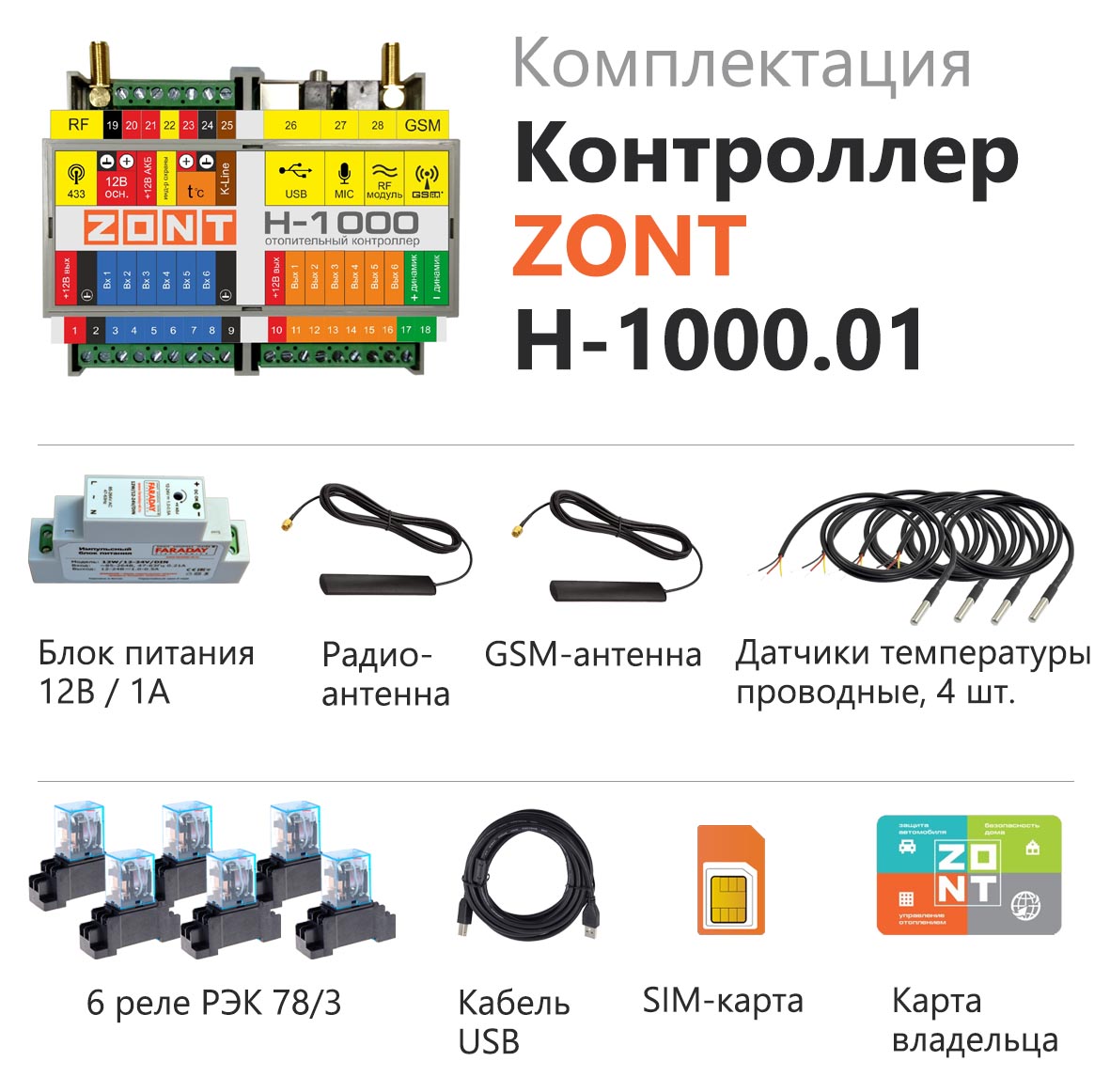

Комплектация:

• Контроллер
• GSM-антенна
• Радиоантенна
• Кабель USB (А-В)
• 4 датчика температуры, промаркированные на заводе и назначенные для работы в соответствии с установленной прошивкой контроллера.
• 6 реле 12/220В, с платформой крепления на DIN рейку и предназначенные для управления исполнительными механизмами (насосами, смесителями и т.д.) каждого контура системы отопления
• SIM-карта
• Карта владельца

Универсальный контроллер для дистанционного управления системой отопления с функцией приготовления горячей воды. Управление осуществляется по программируемому алгоритму в том числе в зависимости от температуры наружного воздуха, времени и недельного расписания.

Контроллер в заводской конфигурации запрограммирован для управления системой отопления, состоящей из 1-го источника тепла (котла), 1-го прямого контура, 1-го смесительного контура и контура для управления бойлером ГВС. Конфигурация полностью обеспечивает потребности в автоматизации большинства объектов частного домостроения и небольших котельных. Заводские предустановки можно менять в соответствии с задачами автоматизации котельной.

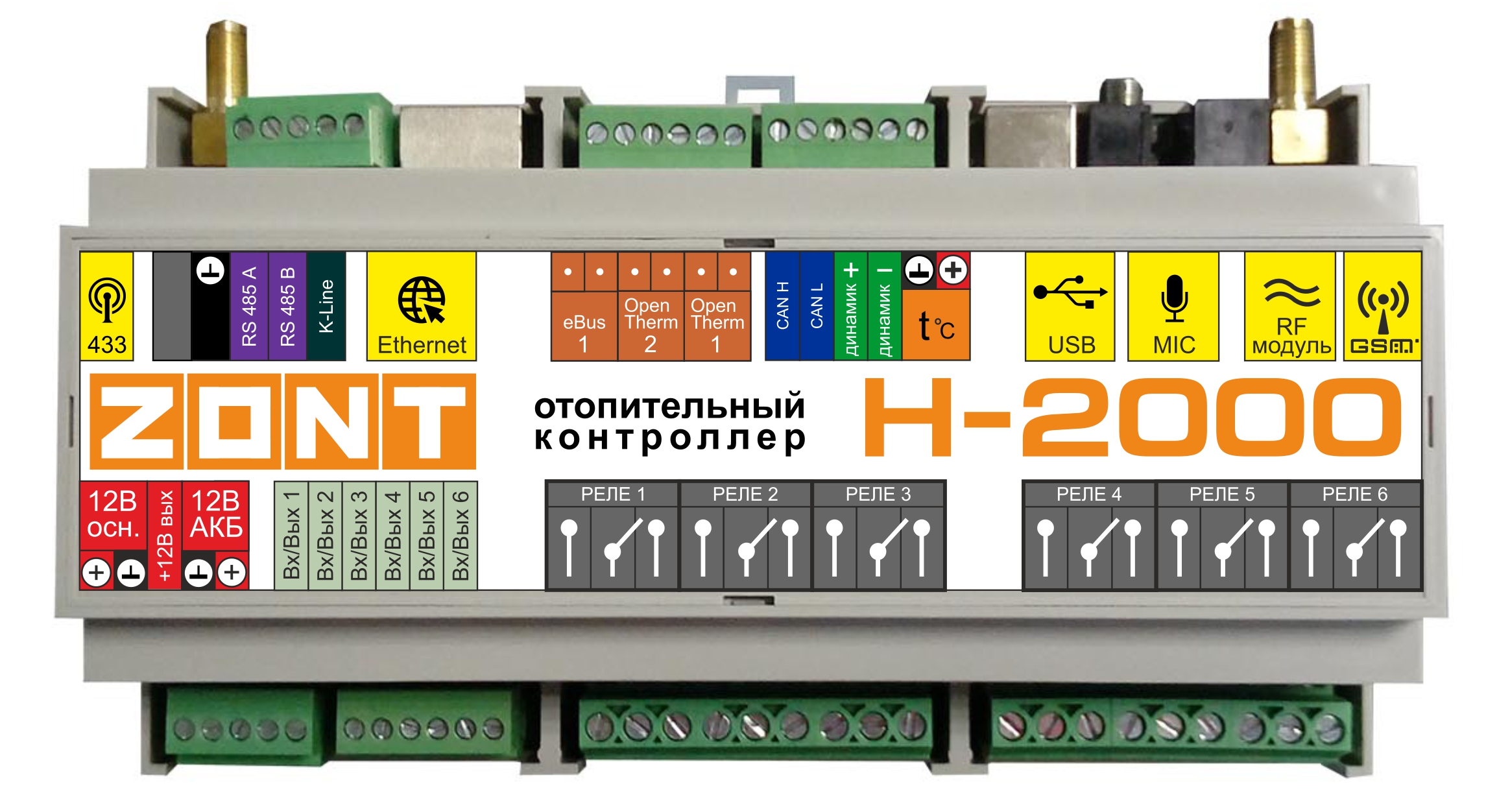

ZONT H-2000 может управлять 2-мя котлами в каскаде или по расписанию, в том числе управлять котлами по цифровому интерфейсу OpenTherm, E-BUS и Navien через встроенные или внешние адаптеры. Имеет 3 встроенных адаптера: OpenTherm – 2 шт., E-BUS - 1 шт.

Дополнительно контроллер обеспечивает дистанционный контроль:

• параметров работы источника тепла;
• напряжения питания;
• состояния подключаемых датчиков и исполнительных устройств;
• температуры воздуха в помещении, на улице и температуры теплоносителя.

Управление системой отопления осуществляется автоматически (по предварительно запрограммированному алгоритму) или вручную дистанционно. Контроль состояния системы и подключенного оборудования доступен из личного кабинета веб-сервиса, мобильного приложения (для iOS и Android), через SMS и голосовую связь. Команды на контроллер могут передаваться с любого телефона, планшета или ПК.

Обновление программного обеспечения и версии прошивки, а также смена настроек производятся дистанционно через интернет (без подключения к контроллеру).

Основные отличия от ZONT H-1000:

• 12 выходов: 6 релейных, 6 универсальных (открытый коллектор)
• GPRS + Ethernet-технология
• Встроенная поддержка цифровых шин

Основные функции:

• Управление без дополнительной настройки системой отопления, состоящей из:
• 1-го источника тепла
• 1-го прямого контура (радиаторная группа)
• 1-го смесительного контура (теплый пол)
• бойлера ГВС
• циркуляционного насоса
• Возможность гибкого программирования для решения различных задач автоматизации котельной (12 управляемых выходов – 6 релейных и 6 универсальных)
• Дистанционное управление 2-мя котлами по программируемому алгоритму
• Управление отоплением по цифровому интерфейсу через встроенные (OpenTherm 2 шт., E-BUS 1 шт.) или внешние (E-BUS, Navien) адаптеры
• Плавное управление смесительными клапанами
• Управление насосом ГВС
• Возможность управления дополнительными устройствами: циркуляционным насосом, наружным освещением, установкой для полива и т.п.
• Управление системой отопления в погодозависимом режиме и с ПИД-регулятором
• Работа по расписанию (часовое, недельное)
• Программирование управления выходами по событию: срабатыванию датчиков, изменению температуры, времени и т.п.
• Сокращение потребления энергоресурсов
• Контроль температуры воздуха/теплоносителя/улицы
• Контроль проводных и радиодатчиков различного назначения (утечки воды и газа, дыма, охранные)
• Диагностика технического состояния газового котла
• Оповещение об отклонении параметров системы отопления от заданных значений, авариях и остановках котла, сбоях напряжения питания
• Графическое отображение динамики изменения рабочих параметров системы отопления, состояния контролируемых входов и управляемых выходов

Технические характеристики:

• Напряжение питания 9-16 В
• Резервное питание от внешнего АКБ 12V, 7А/h (опционально)
• GSM-модем встроенный, поддерживает 2G
• Канал передачи данных: GPRS, Ethernet - проводной
• Частотные диапазоны GSM-модема: 800, 900, 1800, 1900 МHz
• Поддерживаемые интерфейсы: USB 2.0, 1-wire, OpenTherm, E-BUS, Navien
• Встроенные интерфейсы: OpenTherm (2 шт.), E-BUS (1 шт.)
• Универсальные выходы 6 шт., тип «открытый коллектор», могут быть настроены как аналоговые входы
• Релейные выходы 6 шт., номинальный ток коммутации 10А, макс. коммутируемое напряжение DC 28В / AC 240В
• Максимальное количество термодатчиков используемых для регулирования 10шт.
• Максимальное количество термодатчиков используемых для мониторинга 40шт.
• Тип подключаемых проводных термодатчиков: DS18S20, DS18B20
• Тип подключаемых радиотермодатчиков 868 МГц: МЛ-703, МЛ-711, МЛ-719
• Радиоканал 433 МГц - встроенный
• Радиоканал 868 МГц - подключаемый через дополнительный радиомодуль ZONT МЛ-489
• Количество радиозон: 10 зон, 433 и 868 МГц
• Датчиков в одной зоне до 6 шт.
• Общее кол-во датчиков на частоте 868 MHz до 40 шт.
• Вход для микрофона
• Температурный диапазон работы от -40°С до +50°С
• Габаритные размеры 160 х 90 х 60 мм
• Корпус пластик
• Крепление на DIN-рейку

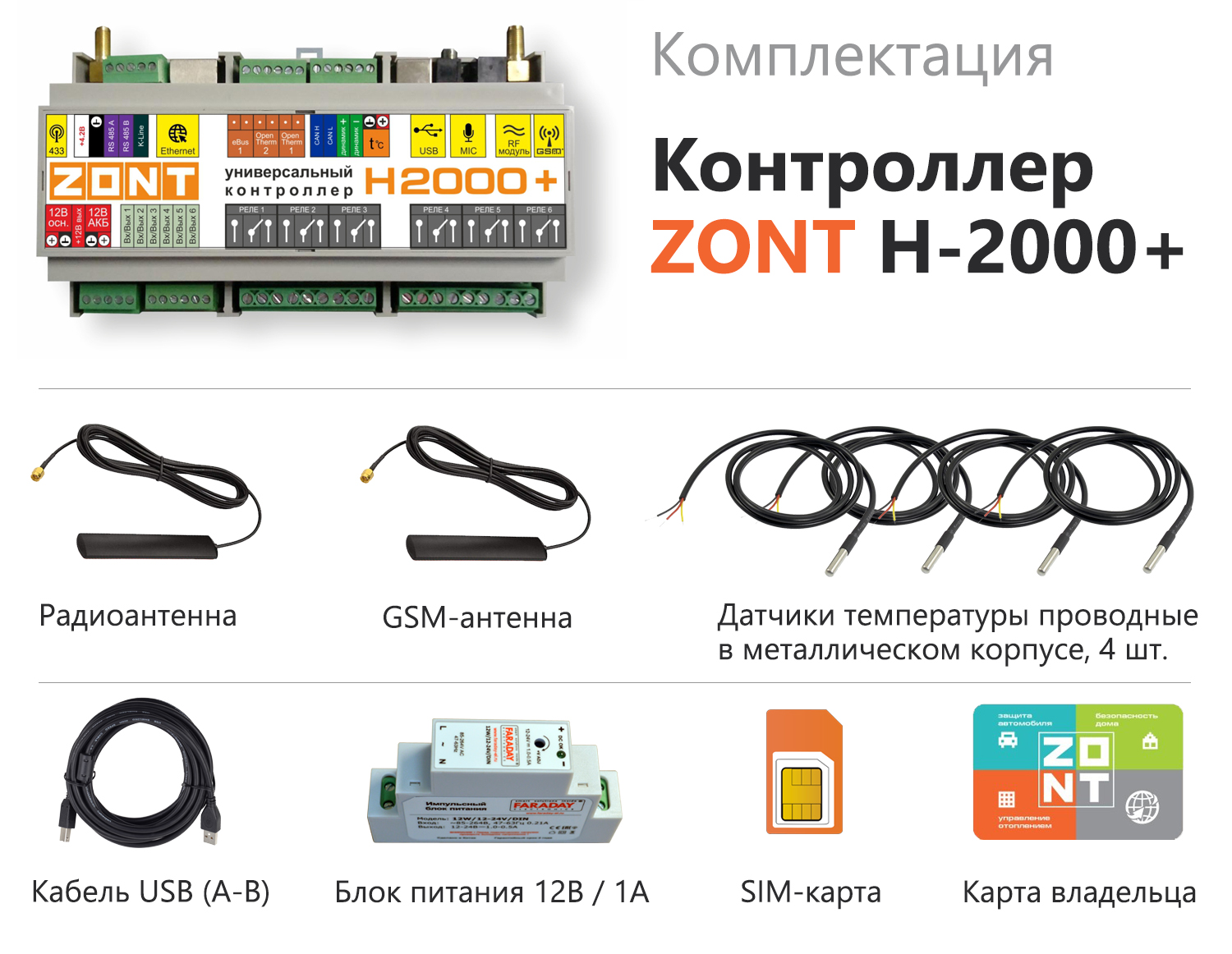

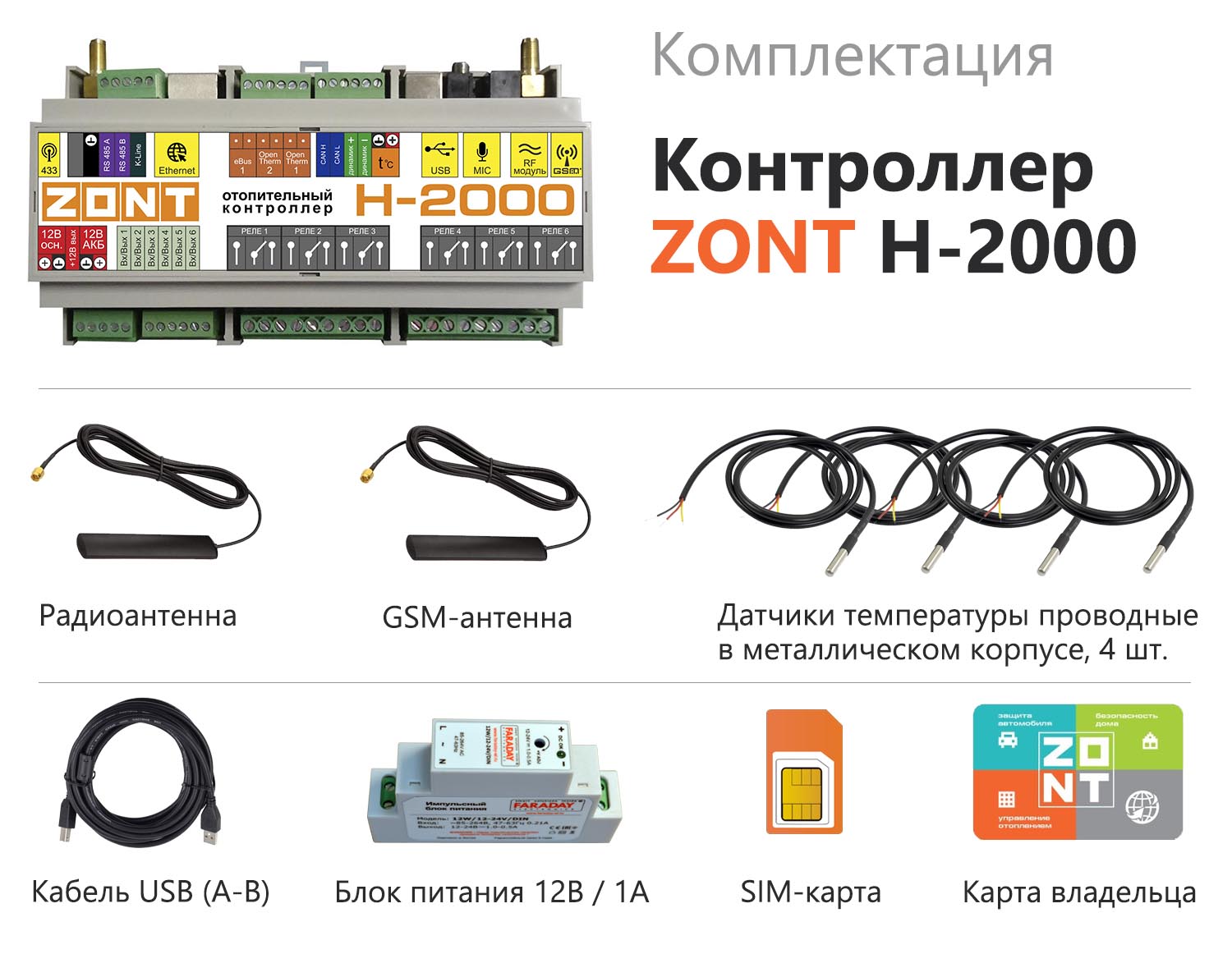

Комплектация:

• Контроллер
• GSM-антенна
• Радиоантенна
• Кабель USB (А-В)
• Блок питания 12В/1А
• 4 датчика температуры в металлическом корпусе
• SIM-карта
• Карта владельца
